Centrale Alarme Incendie Type 4 4 boucle

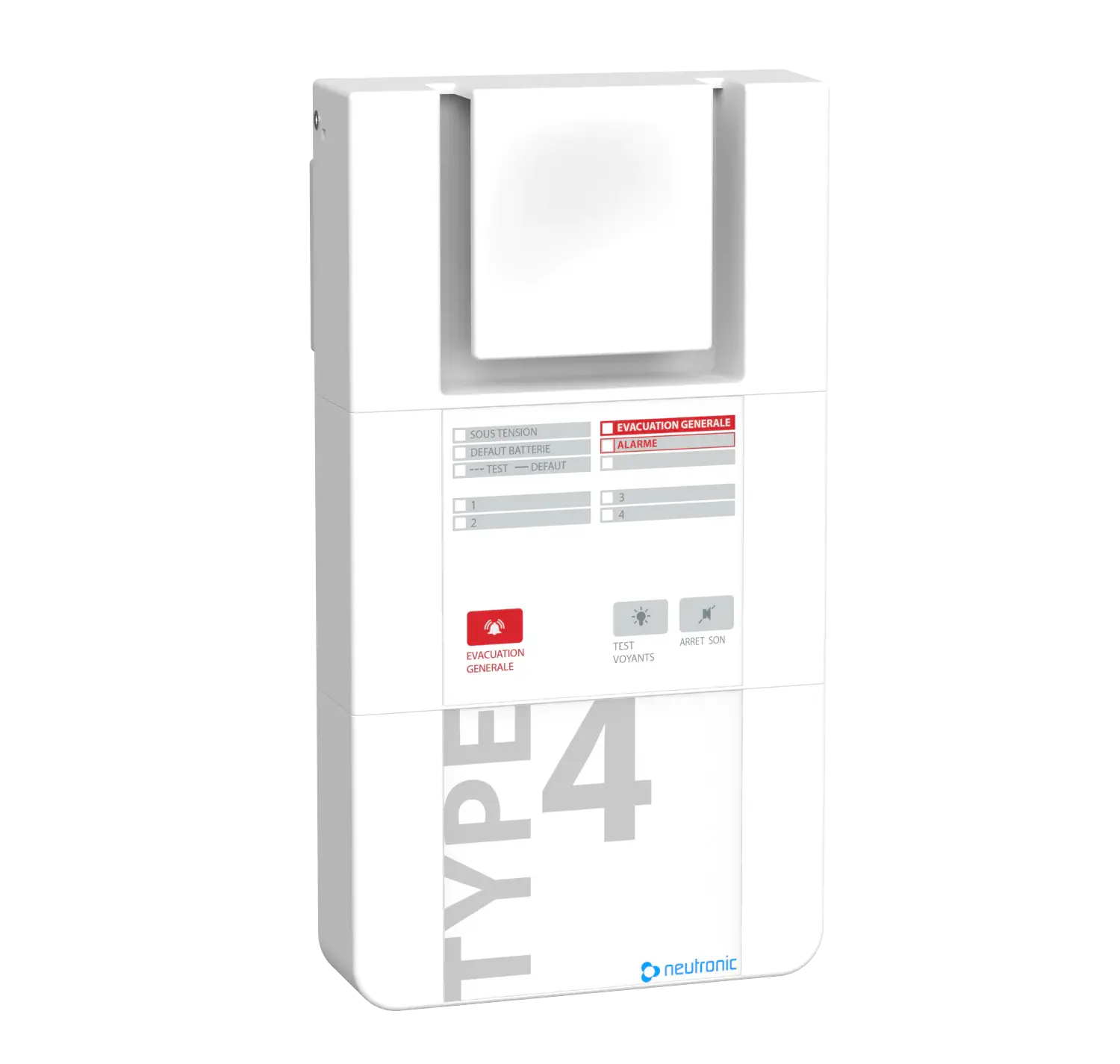

Le TT44B‑G2 est une centrale d’alarme incendie type 4 filaire à 4 boucles de déclencheurs manuels, génération 2 de la gamme TESLA Neutronic.
Le TT44B‑G2 gère 4 boucles de déclencheurs manuels avec surveillance des lignes et pilote 2 lignes de diffuseurs sonores d’évacuation (sirènes, flashs) pour assurer l’alarme générale dans les ERP de catégorie E.
NEUTRONIC TT44B-G2 - Centrale Alarme Incendie Type 4 4 boucle
Neutronic réinvente la gestion des bâtiments avec des technologies GTB innovantes, pour des espaces plus sûrs, confortables et responsables.
Le TT44B‑G2 est une centrale d’alarme incendie type 4 filaire à 4 boucles de déclencheurs manuels, génération 2 de la gamme TESLA Neutronic.
Le TT44B‑G2 gère 4 boucles de déclencheurs manuels avec surveillance des lignes et pilote 2 lignes de diffuseurs sonores d’évacuation (sirènes, flashs) pour assurer l’alarme générale dans les ERP de catégorie E.
La centrale dispose d’une sirène intégrée conforme NF S 32‑001 classe B (> 90 dB à 2 m), de boutons d’évacuation générale, d’arrêt signal sonore, de test, d’une temporisation d’alarme restreinte (0 ou 5 min) et de contacts secs d’alarme/dérangement pour report vers d’autres systèmes.
Centrale type 4 secteur TT44B‑G2, 4 boucles de DM, 2 lignes de diffuseurs 24 V‑500 mA, IP40/IK07, classe II, 230 V~ avec batteries Ni‑MH 600 mAh (≈ 46 h de veille + 5 min d’alarme), avec contacts secs d’alarme et de dérangement.
E-catalogue Centrale Alarme Incendie - NEUTRONIC TT44B-G2
Caractéristiques technique
Marque : Neutronic.
Référence : TT44B‑G2 (appelée aussi TT4‑4B G2 chez le fabricant et certains distributeurs).
Gamme produite : Gamme TT4 filaire TESLA – équipements d’alarme type 4 secteur, génération 2.
Type : Équipement d’alarme incendie de type 4 sur secteur, 4 boucles de déclencheurs manuels, 2 lignes de diffuseurs sonores, sirène interne.
Alimentation 230 V, 50 Hz ±10%, raccordement de 4 boucles de DM conventionnels et de 2 lignes de diffuseurs d’évacuation 24 V.
Possibilité de raccorder jusqu’à 4 tableaux de synthèse TT44B‑TSB‑G2, pour report d’états et commandes déportées.
Longueur : 265mm
Largeur : 180mm
Profondeur : 53 mm
Diffuseurs sonores : jusqu’à 1000 m de ligne avec câble 2 × 2,5 mm² ou 500 m avec 2 × 1,5 mm², résistance de fin de ligne 2,2 kΩ.
Boucles de DM : longueur de ligne jusqu’à 1000 m, résistance de fin de ligne 1 kΩ (plage de mesure ~1,7 à 3 kΩ en veille).
Montage saillie ou encastré : Montage mural en saillie, coffret compact avec capot inférieur pour accès aux borniers.
Indice de protection (IP) : IP40.
Résistance aux chocs (IK) : IK07.
Classe de protection : Classe II (double isolation, sans conducteur de protection).
Résistance :
Résistance de fin de ligne diffuseurs : 2,2 kΩ par ligne DS.
Résistance de fin de ligne déclencheurs : 1 kΩ par boucle DM.
Contact(s) :
1 contact sec alarme : 0,25 A – 250 Vac ou 1 A – 24 Vcc.
1 contact sec dérangement : 0,25 A – 250 Vac ou 1 A – 24 Vcc.
1 contact de verrouillage (utilisable avec certains systèmes type TT5‑4B‑G2).
Alimentation principale : 230 V~, 50 Hz ±10%, consommation primaire < 10 mA.
Sortie DS : 24 V – 500 mA pour l’ensemble des 2 lignes de diffuseurs.
Pouvoir de coupure : 0,25 A à 250 Vac ou 1 A à 24 Vcc pour les contacts secs d’alarme et de dérangement.
Autonomie secourue : Batteries Ni‑MH 12 V – 600 mAh, autonomie environ 46 h en veille + 5 minutes en alarme générale
