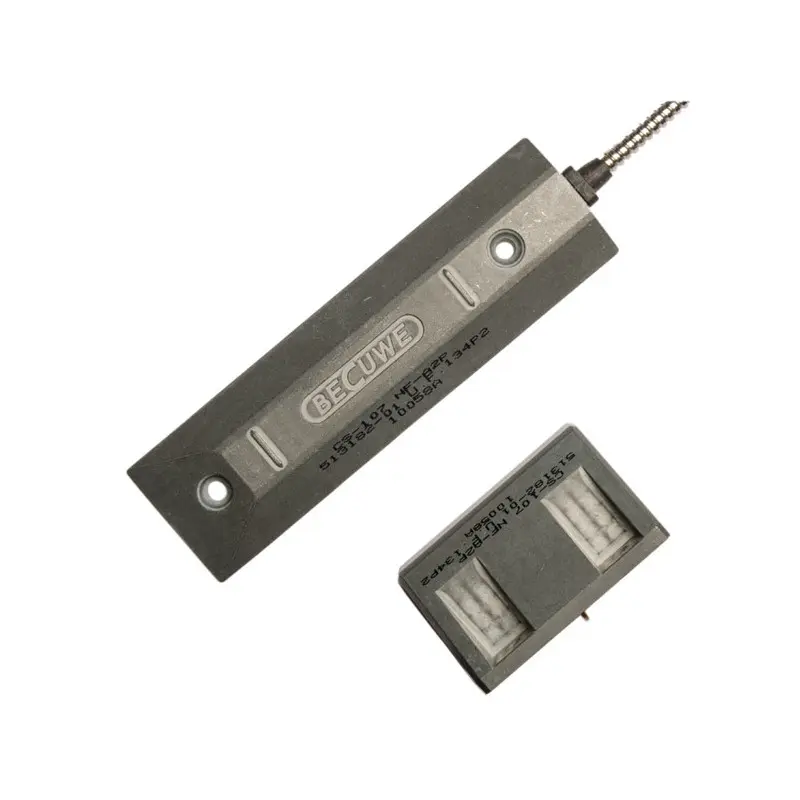

détecteur d'ouverture magnétique Contact ouverture de type sabot de sol
Détecteur IM1740FE - Contact ouverture de type sabot de sol
Le détecteur d'ouverture magnétique IM1740 est particuliérement destiné à la protection de portes d'entrepôts, magasins ou garages.
Boîtier aluminium avec câble et gaine métal de protection
Dimensions du contact: L175 mm x P12,5 mm x H50 mm
Dimensions de l'aimant: L78 mm x P12.5 mm x H47 mm
Longueur du câble : 93 cm dont 59cm sous gaine métallique
Ecartement max 60 mm et 35 mm sur support ferreux
Application intérieure / extérieure.
Certifié NF et A2P 3 boucliers
Caractéristiques fonctionnelles Suivant le type de support sur lequel le détecteur est fixé, les distances de fonctionnement sont celles spécifiées dans le tableau ci-dessous. Support Non ferreux Ferreux Etat contact Ouvert Fermé Ouvert Fermé Direction Y 76 mm 62 mm 45 mm 38 mm Direction X et X’ 30–26 mm 25–22 mm 22–30 mm 18–27 mm Direction Z 98 mm 84 mm 54 mm 47 mm Tolérance sur les distances de fonctionnement : ±30% Pose des détecteurs Les détecteurs, quel que soit leur type, doivent toujours être fixés sur la structure à protéger, de manière à ce que le boîtier aimant soit positionné entre les marques présentes sur le boîtier détecteur. La pose du boîtier détecteur s'effectue sur un béton à l'aide de 2 chevilles et 2 vis (fournies) de diamètre 6 mm (percer les trous d'un diamètre de 8 mm et d'une profondeur de 40 mm). La pose du boîtier aimant s'effectue à l'aide de 2 vis (non fournies) adaptées au support. Montages possibles • Montage numéro 1 recommandé. • Montage numéro 2 NON recommandé. Mise en service En position repos ou « normale » (boîtiers détecteur et aimant face à face), la continuité de la boucle est mesurable à l'aide d'un ohmmètre à aiguille ou numérique. Entretien • Vérification de la fixation correcte des boitiers aimant et détecteur. • Vérification périodique du fonctionnement des boucles de détection et d'auto-surveillance. Raccordements électriques La boucle de détection est matérialisée par les fils BLANC et JAUNE qui sont à connecter dans la boucle normalement fermée correspondante de l'unité centrale. Le circuit d'auto-surveillance est composé des fils MARRON et BLEU qui sont connecté sur la boucle 24h/24h de l'unité centrale.
Connexions Les boites de dérivations référence, BC4007 et BC4010 sont utilisables avec tous les produits décrits ci-dessus. Caractéristiques techniques Tension maximale admissible 200 V Courant maximal de coupure 0,5 A Résistance de contact <150 mΩ Durée de vie du contact >107 manoeuvres (charge résistive 10 V, 100 mA) Température de fonctionnement −10 à +55°C
